Onyx 3 en 1 PPS et HD4470

Station semi-automatique de perforation papier Onyx 3-en-1 et relieuse manuelle Onyx HD4470 pour anneaux plastiques

Dotez votre organisation d'un système professionnel de reliure avec perforation semi-automatisé avec l'ensemble Onyx 3-en-1 PPS et HD4470 !

Composé d'une unité de perforation à haut rendement de production avec une relieuse manuelle efficace et rapide, il vous permettra de relier de grandes qualités de documents avec des anneaux plastique pouvant contenir jusqu'à 500 feuilles 80g/m².

100% conçu et fabriqué aux USA, ce perforelieur professionnel utilisable au bureau ou en atelier bénéficie d'une structure 100% acier robuste, pour une durabilité et une résistance élevées.

Voir la démo en vidéo

Grâce à sa structure modulable de son système de perforation, cet ensemble de reliure est entièrement évolutif en fonction de vos volumes de documents à traiter.

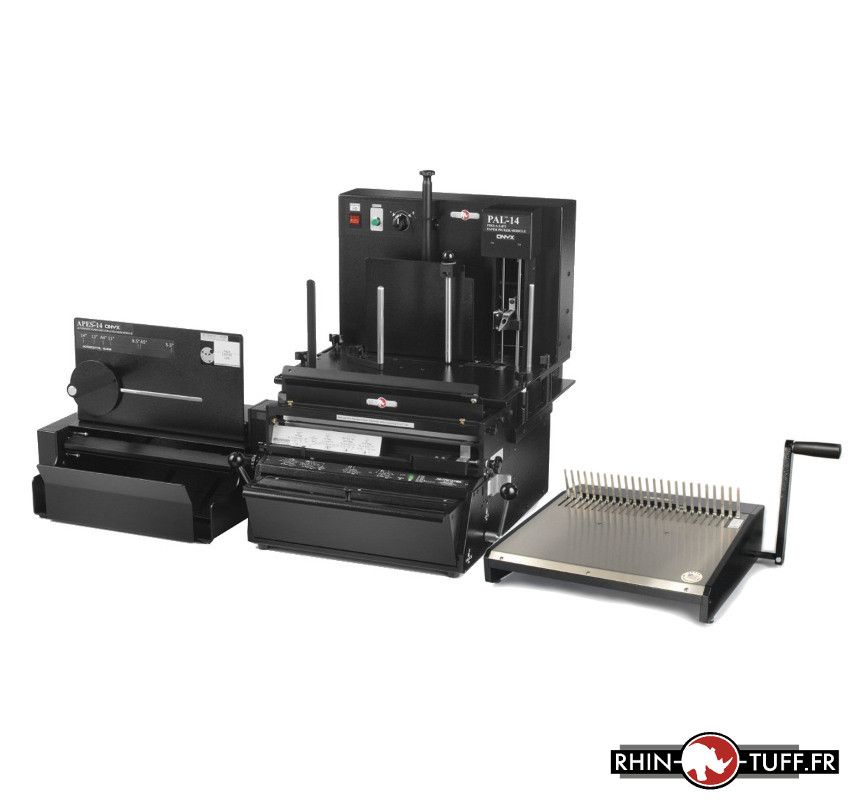

Le système 3-en-1 PPS est la combinaison de trois appareils :

  • le perforateur électrique Onyx HD7700 Ultima,
  • le module d'optimisation d'alimentation papier Onyx PAL-14,
  • l'éjecteur-empileur automatique de papier Onyx APES-14.

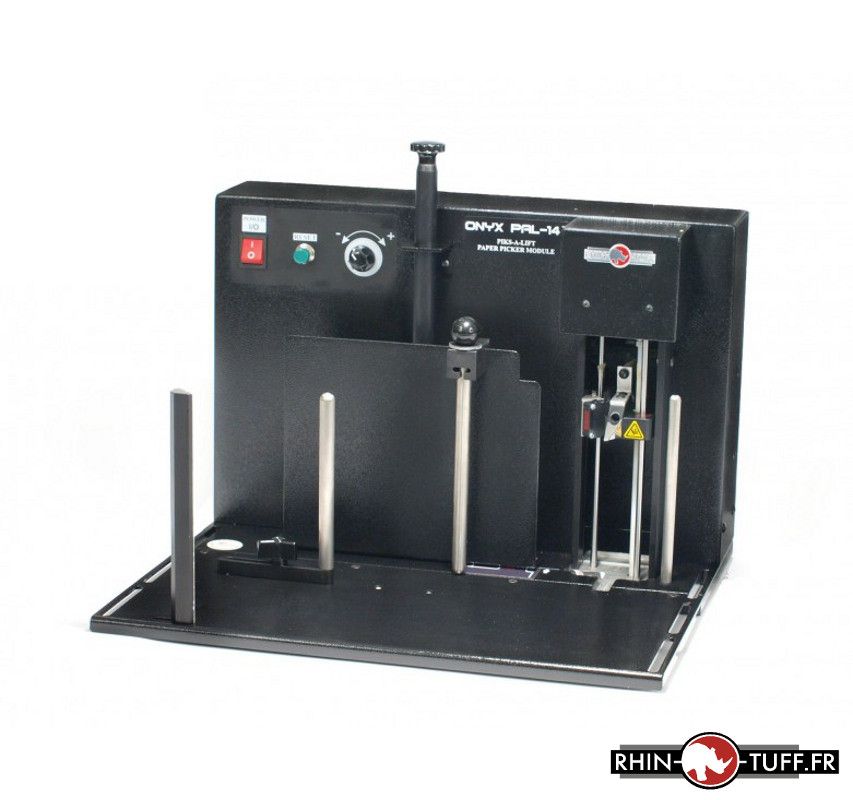

Onyx PAL-14

L'onyx Pal-14 est un séparateur de papier électrique qui permet d'optimiser les capacités du perforateur HD7700 Ultima en permettant à l'opérateur de toujours perforer l'épaisseur idéale de papier. La productivité maximale d'un perforateur ne peut être atteinte que si le maximum de feuilles (dans ce cas, jusqu'à 55 feuilles 80g/m²) est traité à chaque cycle de perforation, mais sans dépasser ce maximum au risque de causer un bourrage. Compter les feuilles à la main va nécessiter un temps supplémentaire de travail tout en augmentant le risque de coupure avec le papier. C'est là que le système d'alimentation en papier vous vient en aide : il sélectionne l'épaisseur optimale de papier que l'opérateur n'a plus qu'à passer dans le perforateur. Lorsque la liasse préparée est enlevée de la pile, l'appareil en prépare automatiquement une suivante.

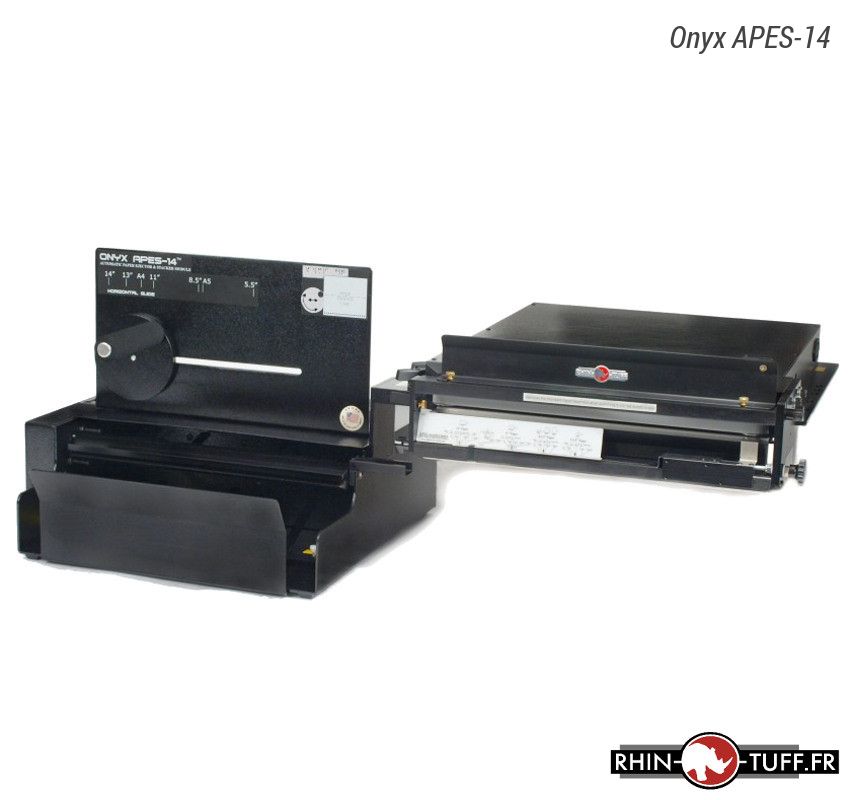

Onyx APES-14

Lorsque le papier est perforé, il doit être retiré du perforateur puis proprement empilé pour passer à l'étape de reliure. Selon certaines études, ce serait à cette étape que le plus de temps est perdu. L'APES-14 permet d'automatiser ce processus : installé sur le perforateur, il éjecte le papier après perforation puis empile celui-ci de façon régulière.

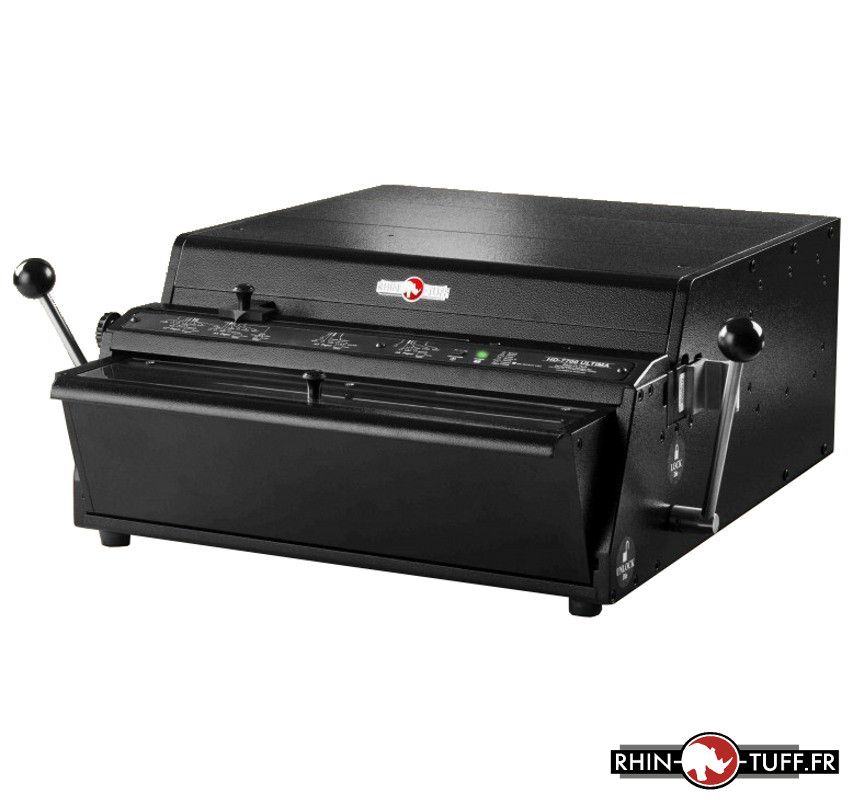

Onyx HD7700 Ultima

L'Onyx HD7700 Ultima est un perforateur électrique à outils de perforation interchangeables, ce qui permet de perforer pour différents types de reliure avec un seul et même appareil en changeant très simplement l'outil de perforation. Par défaut, ce perforateur est équipé d'un bloc de perforation spécial anneaux plastique 21 trous 14.28. Il est possible d'opter pour un seul outil de perforation parmi ceux-ci, ou bien pour d'autres proposées en option : reliure calendrier, spirale coil, anneaux métalliques 3:1 ou 2:1...

Les extrémités ouvertes du perforateur permettent de doubler sa largeur de perforation : il est ainsi possible de perforer un format A4+ en un seul passage, ou bien A3+ en deux passages (sans APES-14 et PAL-14).

La perforation peut être déclenchée par pédale au pied ou par bouton en fonction des habitudes de travail de l'opérateur. Le moteur de l'appareil ne tourne que lors de la perforation, il ne consomme donc pas d'énergie inutilement, vous permettant ainsi de réaliser des économies d'énergie et de réduire le bruit dans vos locaux.

Doté d'une corbeille à confettis grande capacité, le perforateur offre un fonctionnement en continu en limitant les interruptions du travail pour le vidage des déchets. Le couvercle de la corbeille est transparent, offrant à l'utilisateur la possibilité de visualiser à tout moment le niveau de remplissage de celle-ci, qui peut ainsi être vidée à temps pour éviter les risques de bourrage et autres problèmes issus du débordement des confettis (perforations irrégulières, détérioration du poinçon...). Autant de caractéristiques qui font du perforateur HD7700 Ultima un rival de taille face à la machine Magnapuch Pro.

Sur chaque outil de perforation, tous les poinçons sont amovibles par simple déclipsage. Il est alors possible de perforer les formats inférieurs (A5, A6, etc.) sans avoir de perforations incomplètes en bord de page, et de changer individuellement un poinçon abîmé à moindre coût, évitant d'avoir à racheter tout un outil.

Le HD7700 Ultima est conçu pour éviter les risques de bourrage par contrôle de la pression de la perforation : il s'arrête automatiquement lors de la détection d'un obstacle. Si la détection à été trop tardive et que les poinçons sont tout de même coincés, le perforateur dispose d'une vis qui permet de débrayer manuellement les poinçons pour supprimer le blocage.

Les résultats sur votre productivité

Une étude réalisée sur la perforation de 500 feuilles 80g/m² a démontré les gains de productvité suivants (comparés à l'utilisation d'un perforateur seul) :

  • perforateur + PEL : 21% de temps en moins,
  • perforateur + APES : 35% de temps en moins,
  • perforateur + PEL + APES : 50% de temps en moins.



L'utilisation des modules du perforateur semi-automatique augmente la productivité de façon significative. Grâce à son concept modulaire, c'est l'utilisateur qui détermine le niveau d'augmentation de la capacité.

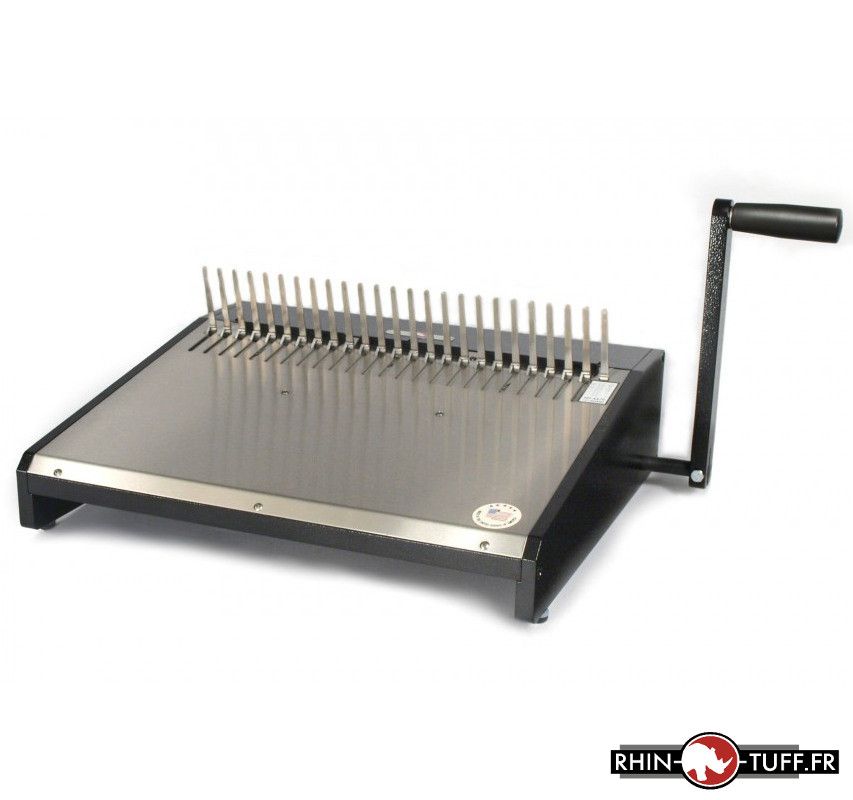

Onyx HD4470

La relieuse Onyx HD4470 peut relier jusqu'à 500 feuilles 80g/m² avec des anneaux plastiques par l'action d'une manette utilisable sans effort permettant d'ouvrir et de refermer les anneaux de reliure. Pour s'adapter à tous ses utilisateurs, cette manuette peut être installée à droite comme à gauche de la machine à relier.

Grâce à ses extrémités ouvertes, le format maximal de reliure en un passage (A4+) peut être doublé en passant le document en deux fois, permettant ainsi la reliure de documents A3+.

Cet appareil dispose d'une garantie pièces constructeur illimitée de 3 ans à compter de sa date d'achat.
Cette garantie ne s'applique pas aux blocs interchangeables de perforation, qui disposent quant à eux d'une garantie de 1 an.

  • Perforateur électrique Onyx HD7700 Ultima
  • Relieuse manuelle Onyx HD4470 pour anneaux plastiques
  • Système d'alimentation papier Onyx PAL-14
  • Éjecteur et empileur automatique de papier APES-14

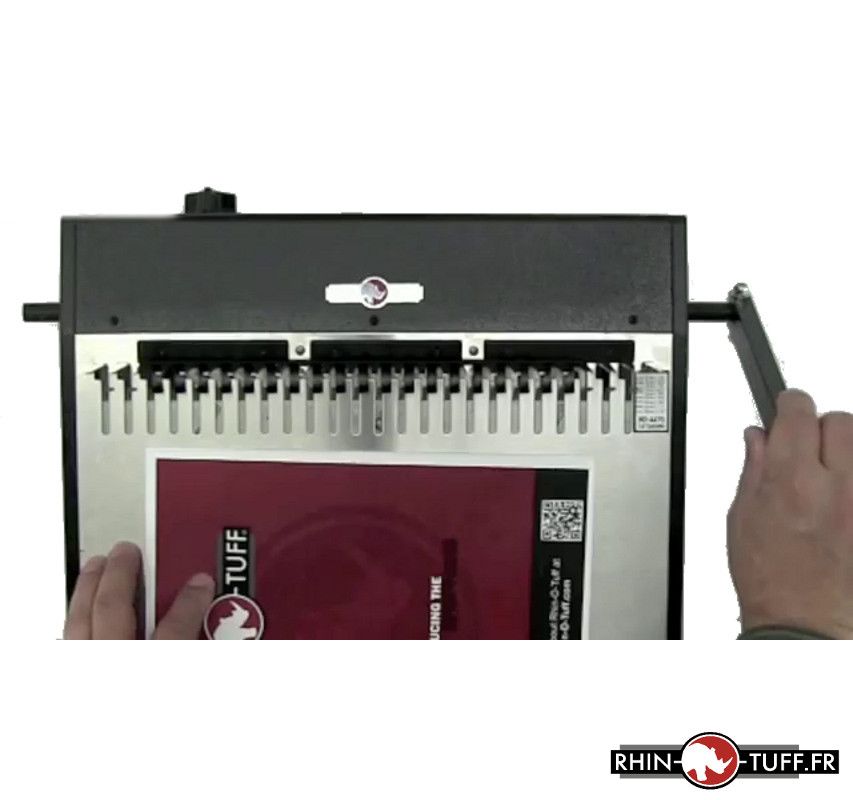

  • Insertion de l'anneau plastique dans la relieuse manuelle Onyx HD4470

Caractéristiques techniques

Type perforation Semi-auto.
Type reliure Manuelle
Max. perforation 55 feuilles 80g/m²
Max. reliure 500 feuilles 80g/m²
Largeur perforation 356 mm
Largeur reliure 356 mm
Profondeur perforation Réglable de 2 à 8 mm
Déclenchement perforation Par pédale au pied ou bouton
Poinçons débrayables Tous
Dimensions perforateur 229 x 585 x 585 mm
Dimensions relieuse 254 x 585 x 381 mm
Dimensions autres équipements Pal-14 : 381 x 483 x 406 mm
APES-14 : 381 x 1041 x 711 mm
Poids 80 kg
